气源分配器（箱）

一、概述：

　　BFCC系列气源分配器/箱是目前先进的气源分配辅助装置，该产品吸收国内外许多产品的优点汇聚而成，是气动仪表安装使用的好帮手。广泛应用于电力、冶金、化工、医药、纺织、及自动化流水线中。

二、本装置的优点：

　　1、气源分配器/箱采用进口三位一体气水分离器，集减压，油水分离、自动排水于一体，保证仪表气源的稳定和净洁。
　　2，气源分配器/箱采用不锈球阀，延长使用寿命。
　　3、气源分配器/箱的仪表管路全部采用进口插拔式原件，最高耐压达1MPa
　　4、气源分配器/箱安装简易，使用方便，基本上达到免维护。

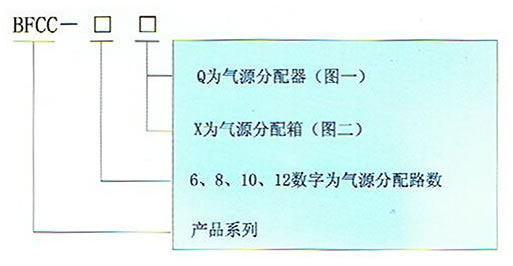

三、结构与型号：

　　电厂的气源分配由气源分配器或气源分配箱来实现，其结构山减压阀、气容、气源管路、球阀等组成。

四、外形尺寸：

　　气源分配箱：外形尺寸：450x(62Xn+108)X150 (长X宽X高)：n代表路数
　　气源分配器：4OX(62Xn+108)X40(长x宽X高)；n代表路数

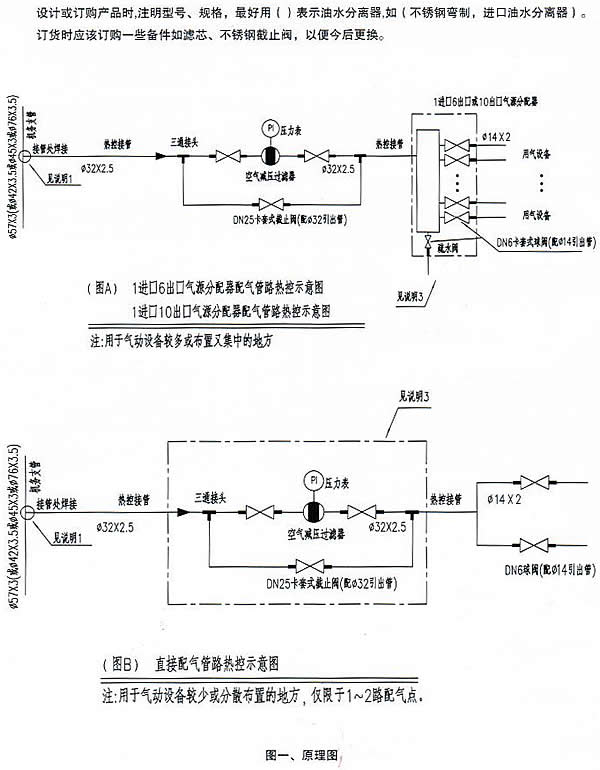

五、气源分配器/箱结构示意图：

六、安装及保养须知

　　安装气源分配器可根据现场条件，水平放置在地坪或墙角处，也可挂墙安装。
　　安装气源分配箱可采用挂墙式安装。
　　气源进气管采用Φ14X2不锈钢管，焊接式联接，出气管采用8X1或10X1不锈钢管，采用卡套式联接，卡套或接头应购进口仪表接头，以免漏气，如采用焊接式需提前与我公司联系，我们采用特制球阀的联接方式保养：定期给进口油水分离器更换滤芯，条件是看使用环境中粉尘多少而定，更换滤芯应向本公司购买原装进口的滤芯，其它厂家的滤芯不通用。

七、订货须知

　　1、设计或订购产品时，注明型号、规格。
　　2、注明进、出气口的连接方式(卡套式、焊接式)及进、出管尺寸。
　　3、其它形式可根据用户要求定制。

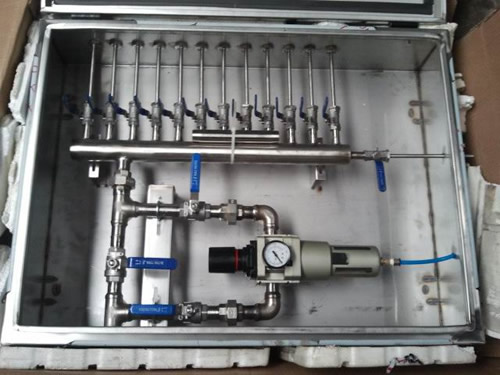

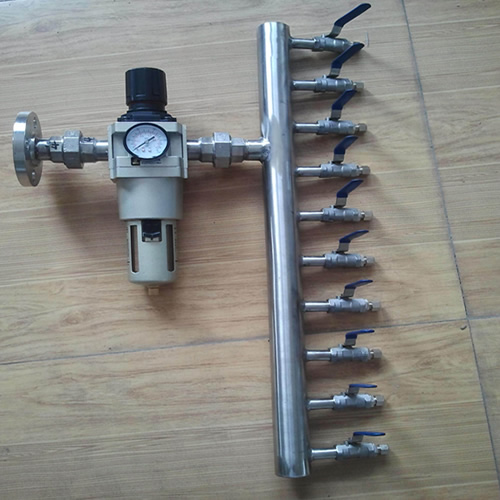

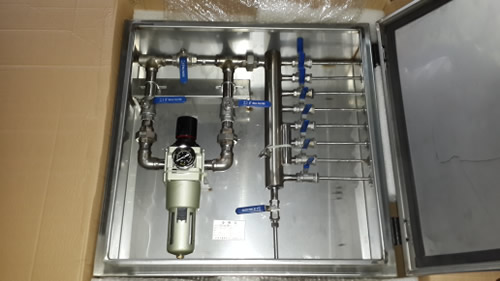

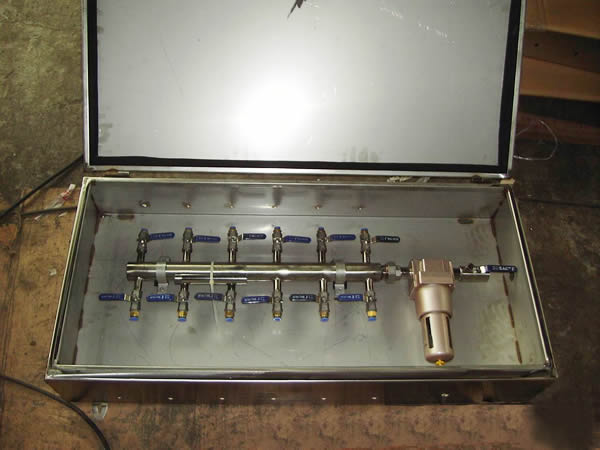

产品展示

气源分配器（箱）
