技术参数

液体水阻范围：0—500kΩ（自动跟踪）
模拟显示：一组变色发光二极管（最多19点，特殊规格可达38点）以汽红水绿方式配合标尺刻度显示即时液位值。
数字显示：一位符合管三位数码管（或四位数码管）以数字方式显示即时液位值。
超纯陶瓷电极至二次仪表引线长度：≤200m
隔离输出：0～10mA（RL＜1kΩ＝，4～20mA（RL＜500Ω）（线性）
报警输出触点容量：AC220V，1A；
可供四组（上下限各二位）常开常闭触点，特殊要求，可供六组且可进行五组、四组不同组合（三上三下、三上二下、二上三下、三上一下、一上三下）常开触点。
机内直流电池供电时间≥1小时
工作电源：AC220V±10%，50Hz±1Hz
仪器工作条件：环境温度：-10℃～+45℃；相对湿度：≤85%
仪表开孔尺寸：152+1×76+1或152+1×152+1mm
仪表外型尺寸：竖式：80×160×150mm（宽×高×长）方型：160×160×150mm（宽×高×长）
横式：160×80×300mm（宽×高×长）壁挂式：173×225×80mm（宽×高×厚）

工作原理

本系列液位监控仪系统由测量筒、电接点和二次仪表组成，其系统工作原理框图如图所示：

　　由于水和汽的导电性能差异极大，测量筒的作用就是将水位变化通过电接点电阻的变化取得信用。在液态时由于介质电阻率小，当电接点间加上一电压时，流过的电流大；反之，未浸入液面下的电接点流过电流小。这两种状态下流过的电流相关很大，可以作为一种信号锁送到二次仪表，经放大处理后，显示及控制输出，从而实现了远距离监控。

仪表连接

仪表操作和设置

1、电源接通/切断
将电源接通
本仪表只有在确认所在连线、接口连接正确后，才能开启电源。
将电源切断
当需要拆卸连接线或移动本仪表的任何一个部件时，必须切断电源。
2、面板操作
接通电源，仪表自检，数量管和双色发光二极管依次显示，蜂鸣器响，约5秒钟后进入工作状态。

←/消音键报警音响操作

在正常工作状态下，仪表处于上/下限报警状态时，按一下“消音”键，即可消除报警声，再按一下“消音”键即恢复报警声。仪表消除音响后，如进入新的报警点（如上限进入上上限），则又会产生报警音响；或仪表从报警状态回到正常状态后再进入报警状态，也会恢复报警声。

↓/排污键操作

在正常工作状态下，连续按“排污”键两次，仪表进入排污状态，仪表显示为全部红灯，并释放所有报警继电器。在排污状态下，连续按“排污”键两次，则返回测量状态。（在“排污”状态时，排污灯闪亮，排污结束后，应立即回复到测量状态，否则仪表不能正常显示液位）。

↑/测试键操作

提示：只有在运行后进入正常工作时，才能正确测试电极的水阻或汽阻值。在正常工作状态下，连续按“测试”键两次，进入测试电极状态，标尺与电极对应的灯亮，数码管显示该点电极的水阻（或汽阻）的阻值，单位为kΩ，精度为±1kΩ，用∧/测试键切换测量点，依次显示各点的水阻（或汽阻）阻值，按工作键即返回到测量状态。

产品展示

智能液位监控仪

技术参数

工作原理

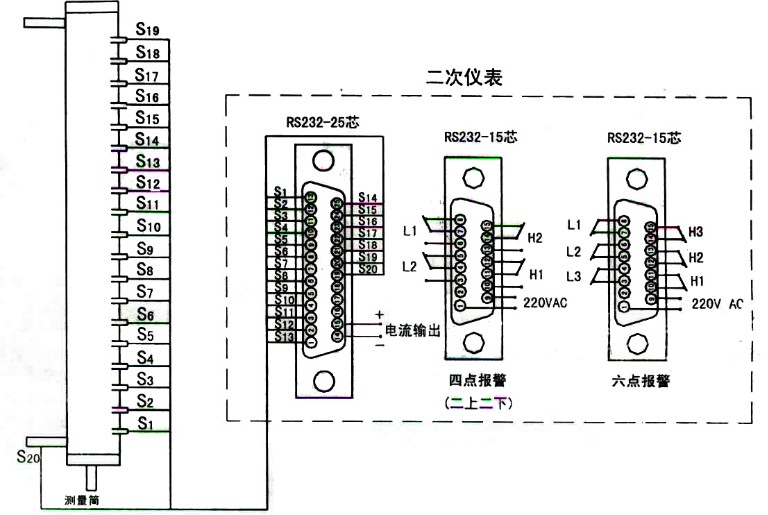

仪表连接
