1、怎样进入系统设置菜单

先打开仪表电源，当仪表正常工作状态时，按 “设置”键，数码显示器上显示“零”，用“ ”“ ”“ ”三键修改数字为808再按设置键进入菜单，数码显示器将在：
“F0”、“F1”… “F6”、“F---”之间循环显示，其含义如下：
“F0” -- 设置最大水阻
“F1” -- 告警声音设置（0代表常闭，1代表常开）
“F2” -- 自动量程
“F3” -- 调试4-20mA电流输出
“F4” -- 设置显示点数量（2-19个显示点任意选择）
“F5” -- 告警点设置
“F6” -- 刻度设置
“F---” -- 退出系统菜单设置（按“设置”键一次，即退出系统菜单设置）
2、怎样退出系统设置菜单？
在“系统设置菜单”中选择（即按“ ”“ ”键使数码显示“F---”，再按“设置”键，则退出系统设置菜单，进入正常工作状态，或按工作键，直节进入工作状态。怎样设置最大水阻？在“系统设置菜单”（见怎样进入系统设置菜单？）中选择“F0”，则在数码显示器上显示当前“最大水阻”设定值，如果您不想改变它，则再按一次“设置”键，又可回到“系统设置菜单”，否则用“ ”“ ”“ ”三键修改这个数字，设置好后再按“设置”键完成最大水阻的设置。最大水阻出厂时的初始设置是200K，您可以在1K-500K之间调整。在做这项调整前建议您用“电极测试”功能测一下实际的水阻和汽阻，以确定一个比较合理的值。一般我们出厂时的初始设置最大水阻200K，可以适应绝大多现场环境。
3、怎样设置告警音？
进入“系统设置菜单”中选择“F1”，数码显示器上会显示当前告警音设置，如果需要告警音选择数字“0”不需要告警音选择数字“1” 选择好后按设置键再回到系统设置菜单。

仪表校验

SCF—Ⅲ型专用校验仪是专为液位监控仪特定设计制作的配套校验仪，内部采用模糊控制电路来模拟液体与汽体的状态，对本厂生产的液位监控仪进行显示、逻辑控制与报警电路、排污、消音、检测按钮等功能检查。校验正常后仪表可投入安装使用。
显示单元性能检查
校验仪上各路信号开关K1～K19置于“高阻”位置时，面板显示屏上的变色发光二极管应显示红色。当K1～K19逐一置于“低阻”位置时，对应的变色发光二极管应显示绿色。此外，数字显示应与标尺刻度指示相吻合。
逻辑控制与报警电路性能检查
逐一接通或断开K1～K19时，对应的报警点位置应有声光报警，同时，对应的继电器动作，校验仪上的继电器触点位置指示灯亮红灯，灭绿灯。
快速检测功能检查
按下面板上的快速检测按钮，面板上变色发光二极管应全部显示绿色。上限报警继电器触点被切断，松开按钮时，仪表恢复正常。
排污按钮功能检查
将K1～K19全置于“高阻”，按下排污按钮，此时排污指示灯亮（橙色）。同时，下限报警继电器触点被切断。
消音功能检查
仪表在上限或下限报警范围时，按下消音按钮，闪光报警仍保持，报警断电器触点位置不变。

测量筒

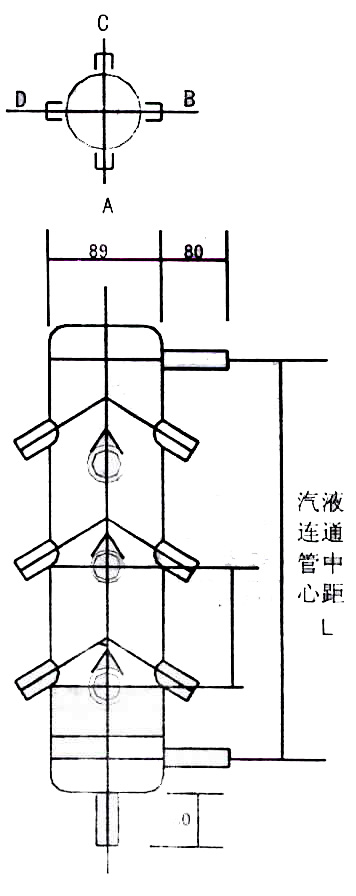

外形结构

功能说明

项号	名称	功能说明
1	汽相管	与容器上部汽态部分连接
2	液相管	与容器下部汽态部分连接
3	排污管	清洗测量筒时排污通道
4	筒体
5	电极座	安装电接点用
6	电极	用于检测液汽位

规格

项号	测量筒编号	耐压
1	01	6.4MPa
2	02	16.2MPa
3	03	20MPa
4	04	22MPa

注：汽液连通管中心距按用户要求制造。
